TOEPASSING

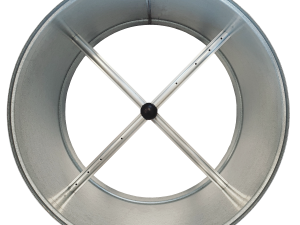

De FloXact™-X wordt gebruikt om de luchtsnelheid / het luchtvolume in HVAC-systemen te meten. Het ontwerp is geschikt voor eenvoudige installatie in nieuwe en gerenoveerde VAV-terminals. De FloXact™-X werkt volgens het pitotbuisprincipe en meet de totale en statische drukcomponenten van de luchtstroom. De sensor bepaalt de gemiddelde luchtsnelheid, gemeten over 2×6, 2×8, 2×10 of 2×12 meetpunten, afhankelijk van de grootte.
De unieke vorm van het meetprofiel zorgt voor een lineaire versterking van minimaal 2,5x Pdyn, waardoor nauwkeurige metingen al mogelijk zijn vanaf een luchtsnelheid van 1,0 m/s.
De FloXact™-X is leverbaar van ø200 tot ø1500 maar afwijkende diameters zijn op verzoek ook leverbaar.
KENMERKEN EN VOORDELEN
- FloXacts™ zijn metrisch en imperial verkrijgbaar
- Geschikt voor alle fabrikaten VAV regelaars met een ingebouwde drukomvormer
- Eenvoudige montage in bestaande luchtkanalen of VAV units
- 2% nauwkeurigheid
- Gatverdeling volgens Log-Tchebycheff methode.
- Gemiddelde meting over 2×6 meetpunten.
- Versterking van meetsignaal met minimaal 2.5x.
- Nauwkeurige meting vanaf 1.0m/s luchtsnelheid
- Afgeronde meetopeningen maken de FloXact™ ongevoelig voor scheve of turbulente aanstroming tot 30º in alle richtingen t.o.v. de profiel as.
- Geëxtrudeerd aluminium meetprofiel
- Messing aansluittules standaard voor de slang inwendig ø4 mm. Tules voor slang inwendig ø6 mm op aanvraag mogelijk
- Boven een lengte van 350 mm zijn de sensors voorzien van een extra M6 bevestiging op de punt door een stabiele bevestiging in het luchtkanaal.
- De FloXact™ kan worden geleverd met drukomvormer type DPT-FLOW-1000. Voordeel van deze drukomvormer is dat de Kv waarde kan worden ingesteld zodat de luchthoeveelheid direct in het display is af te lezen en het uitgangssignaal, (0(2)-10V of 0(4)-40mA, evenredig is met de luchthoeveelheid.
- De FloXact™ kan ook worden geleverd met drukomvormer type EPD-1000. Deze drukomvormer heeft alleen een uitgangssignaal, 0-10V of 0-40mA, evenredig is met de druk.
